BF230搏力谋防火排烟执行器

BF230弹簧复位执行器用于通风和空调系统中的防火排烟风门控制

搏力谋BF230弹簧复位执行器PDF资料

操作模式：执行器将防火排烟风门转动到其正常的工作位置，同时复位弹簧张紧。一旦防火系统设备触发，如烟感器、电热开关（72度/280度）等，或是电源中断，弹簧将驱动防火排烟风门到安全位置。
位置反馈：执行器有两个固定微动开关，用于指示风门的两个端点位置。一个机械指示风门的叶片位置。
手动操作：风门可以手动转至任意位置并锁定。机械锁定装置可以手动解除或接通电源自动解除。

扭矩：电机   最小18NM
      弹簧   最小12NM

额定电压：    AC230V
额定电压范围：AC230V
             DC21.6...26.4V
功率：运行：8W，保持：3W
导线规格：12.5VA
防护等级：IP54
连接电缆：电机    1M长，2*0.75平方
                 1M长，6*0.75平方
转角范围：95度
风门轴径：12MM方轴
运行时间：电机  140s  弹簧复位 16s
旋转方向：机械指示器
环境温度范围：-30度...+50度
非工作温度：  -40度...+80度
噪音强度：电机最大45db;弹簧复位62db
开关次数：最少60000次
维护：免维护
重量：2800g

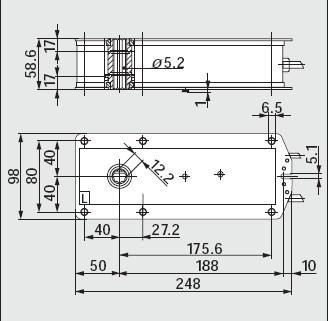

BF230弹簧复位电动执行器图片及尺寸图

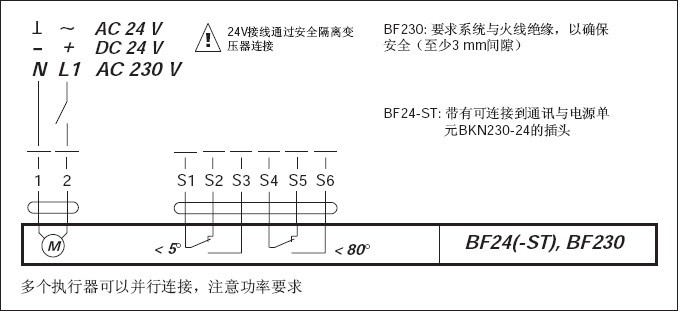

BF230弹簧复位电动执行器接线图
