搏力谋SY系列电动调节型蝶阀安装示意图

belimo博力谋调节型电动蝶阀执行器与阀体组装步骤为:

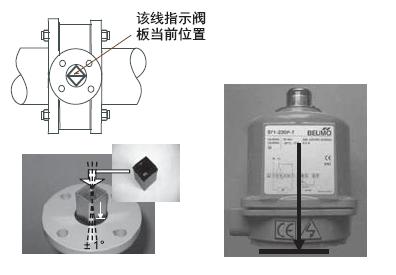

1、根据阀板或阀轴顶端红线所示位置,将执行器手动打开至该位置(如图所示)。

    2、将连接件套在阀轴顶端

    3、将执行器套上连接件,之后手动操作执行器使阀门上法兰螺栓孔与执行器下方安装孔对齐,然后通过扳手按对角线顺序将螺栓紧固。

    4、查下执行器上盖,按照接线说明连线。

    5、确认接线无误后,给执行器通电并试运行,检查运行状况与反馈位置,需要时进行调整。

    6、装好上盖并紧固螺栓。
