belimo电动阀执行器GRVU24-SR接线及尺寸图

belimo电动阀执行器GRVU24-SR接线及尺寸图

belimo电动蝶阀执行器GRVU系列分为24V、220V两种电压,扭矩为:40NM,可带动DN100、DN125蝶阀,又分开关型和调节型,其代表型号为:1.GRVU24-5/-7 24V开关型;2.GRVU230-5/-7 220V 开关型;3.GRVU24-SR-5/-7 24V调节型。

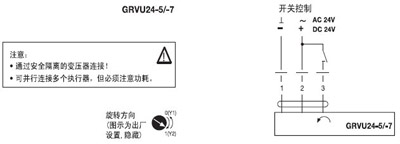

GRVU24-5/-7 电动执行器接线图

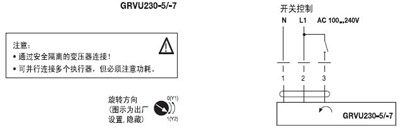

GRVU230-5/-7电动执行器接线图

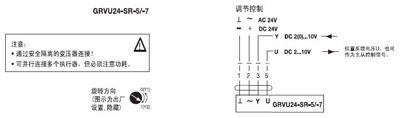

GRVU24-SR-5/-7 电动执行器接线图

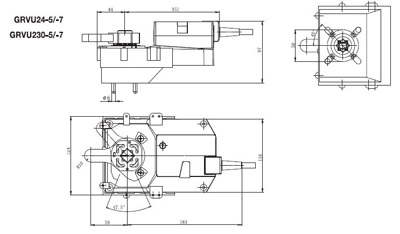

GRVU230-5/-7、GRVU24-5/-7尺寸图

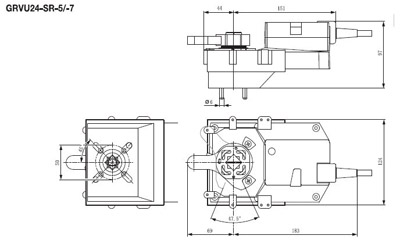

GRVU24-SR-5/-7 尺寸图

GRVU24-SR-5/-7 图片
