belimo新蝶阀执行器DGRVU24-SR接线图

belimo新蝶阀执行器DGRVU24-SR接线图

DGRVU24/230开关型双执行器,可驱动DN150蝶阀,扭矩为72NM,电压为AC/DC24V,运行时间150秒90度,防护等级为IP54,重量2.5公斤。
DGRVU24-SR调节型双执行器,可驱动DN150蝶阀,扭矩为72NM,电压为AC/DC24V,控制信号为DC2-10V,运行时间150秒90度,防护等级为IP54,重量2.5公斤。
DGRVU24-SR调节型双执行器是搏力谋公司新推出的蝶阀执行器,在原GRVU24-SR的基础上加以改进,将原来支架与执行器组合在了一起。

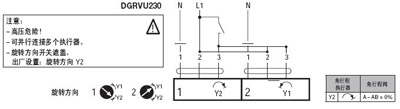

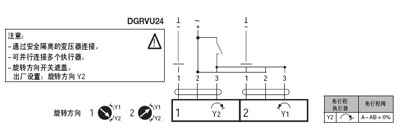

DGRVU24/230电动执行器接线图及尺寸图

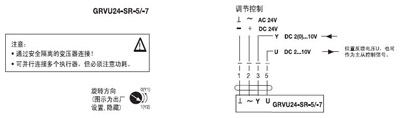

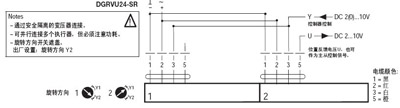

DGRVU24-SR调节型双执行器接线图

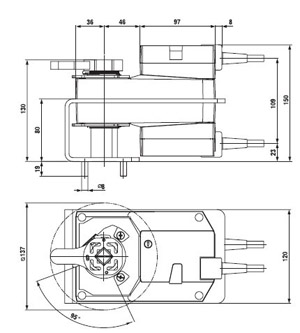

DGRVU24/230电动执行器尺寸图

DGRVU24-SR调节型双执行器安装图

DGRVU24-SR电动执行器图片
