BF24-SR 用于HVAC系统中的防火防烟调节阀的调节控制。
搏力谋BF24-SR防火排烟执行器PDF资料
工作方式:此执行器将风门驱动到相应工作位置,同时执行器内置的复位弹簧张紧。如果电源中断弹簧将驱动风门回到其初始位置。
方轴安装:执行器通过紧固型夹持器固定在方形风门轴上。夹持器与风门轴紧密配合,保证不会发生滑动,防止执行器本体发生转动的配件由防火阀厂家提供或另行订购防转固定片。
内置位置开关:此执行器内置两个固定位置辅助开关,可提供5或80度的扭矩:电机 最小18NM
弹簧 最小12NM额定电压: AC/DC24V
控制方式: DC2...10V
额定电压范围:AC19.2...28.8V
DC21.6...28.8V
功率:运行:7W,保持:2W
导线规格:10VA
防护等级:IP54
连接电缆:电机 1M长,4*0.75平方
1M长,6*0.75平方
转角范围:95度
风门轴径:12MM方轴
运行时间:电机 150s 弹簧复位 16s
旋转方向:机械指示器
环境温度范围:-30度...+50度
非工作温度: -40度...+80度
噪音强度:电机最大45db;弹簧复位62db
开关次数:最少60000次
维护:免维护

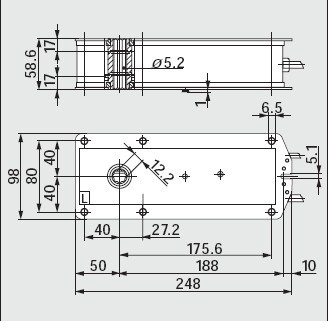

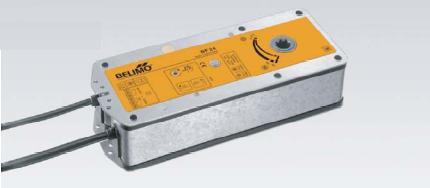

重量:2800gBF24-SR防火排烟电动执行器图片及尺寸图

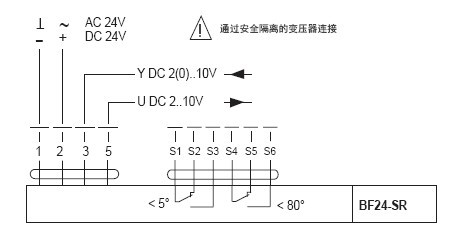

BF24-SR防火排烟电动执行器接线图
