BF24-ST 弹簧复位执行器用于通风和空调系统中的防火排烟风门控制
搏力谋BF24-ST 弹簧复位执行器PDF资料
操作模式:执行器将防火排烟风门转动到其正常的工作位置,同时复位弹簧张紧。一旦防火系统设备触发,如烟感器、电热开关(72度/280度)等,或是电源中断,弹簧将驱动防火排烟风门到安全位置。
位置反馈:执行器有两个固定微动开关,用于指示风门的两个端点位置。一个机械指示风门的叶片位置。
手动操作:风门可以手动转至任意位置并锁定。机械锁定装置可以手动解除或接通电源自动解除。
BF24-ST型执行器带有可连接到通讯与电源单元的插头,执行器可集成到SBS监控系统中。
扭矩:电机 最小18NM
弹簧 最小12NM额定电压: AC/DC24V
额定电压范围:AC19.2...28.8V
DC21.6...26.4V
功率:运行:7W,保持:8W
导线规格:10VA
防护等级:IP54
连接电缆:电机 1M长,2*0.75平方
1M长,6*0.75平方
转角范围:95度
风门轴径:12MM方轴
运行时间:电机 140s 弹簧复位 16s
旋转方向:机械指示器
环境温度范围:-30度...+50度
非工作温度: -40度...+80度
噪音强度:电机最大45db;弹簧复位62db
开关次数:最少60000次
维护:免维护

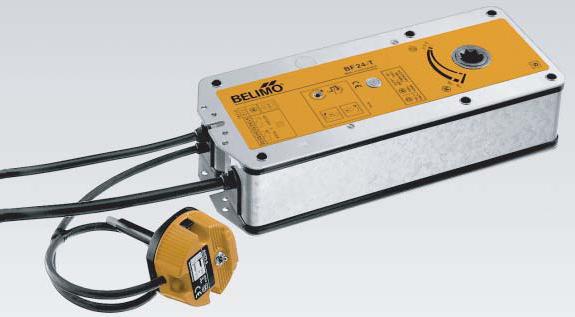

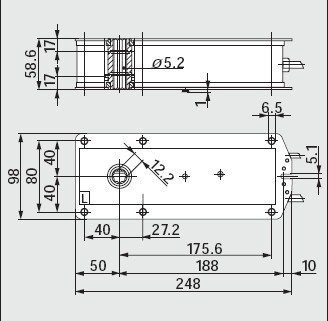

重量:2800gBF24-ST执行器图片及尺寸图
